所用干式变压器技术标准

一、引用标准

干式所用变压器的制造、试验和验收除了应满足本技术规格书的要求外，还应符合但不限于下列标准。

GB311.1              《高压输变电设备的绝缘配合》

GB1094               《电力变压器》

GB/T 10228           《干式电力变压器技术参数和要求》

GB6540               《干式电力变压器》

GB5273               《变压器、高压电器和套管的接线端子》

GB/T13384            《机电产品包装通用技术条件》

GB4208               《外壳防护等级》

JB/T501              《电力变压器试验导则》

注：投标商所采用的标准均应为合同执行时的最新有效版本。若投标方采用除上述之外的其它被承认的相关国内、国际标准、应明确提出并提供相应标准复印件，经招标方批准后方可采用。

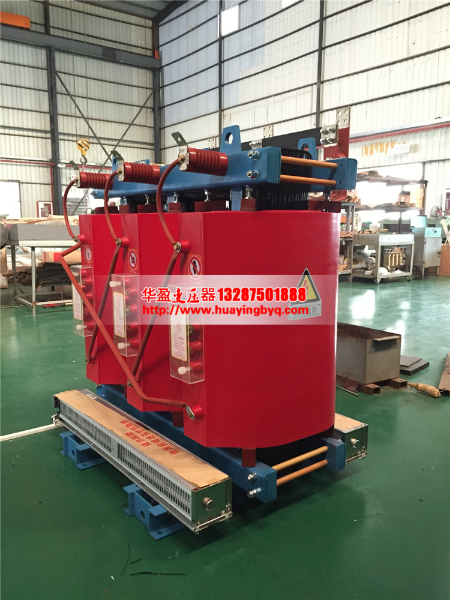

二、单相所用变压器（27.5 kV户内干式）

1、额定值

（1）容量              50kVA

（2）工作方式          连续工作

（3）一次额定电压       27.5kV

电压抽头           ±5%

（4）二次电压           230V

（5）相数               单相

（6）连接组标号         Ii

（7）极性              减极性

（8）最高工作电压      31.5kV

（9）额定频率          50Hz

2、性能

（1）损耗：空载损耗    ≤0.28kW

           负载损耗    ≤1.06kW

（2）阻抗电压           6%

（3）绕组平均温升       ≤100K

3、型式

（1）户内、干式、树脂绝缘浇注

（2）冷却方式：AN

温度检测：配置温度检测仪，能够对变压器绕组及铁芯温度进行监测，并提供报警信息上传至远动系统。

4、结构及材料

（1）导体采用铜材、线圈采用H级绝缘。

（2）变压器套管位置投标商自定。

（3）铁心及外壳应可靠接地，并有明显的接地符号。

（4）外形尺寸：≤ 1260mm （长）X 740mm（宽）X 1480mm（高）

5、试验

（1）出厂试验

1）结构检查。

2）变比试验。

3）线圈直流电阻测定。

4）极性测定。

5）相位测定。

6）阻抗测定。

7）耐压试验。

工频耐压试验

感应高压试验

8）空载试验。

9）损耗试验。

10）绝缘特性试验

绝缘电阻测定

吸收比R60 /R15的测定

介质损失角正切值测定

（2）型式试验

除出厂试验的全部内容外，还应进行下列试验：

1）冲击电压试验。

2）温升试验。

6、主要附件

（1）起吊装置

（2）铭牌

（3）智能型巡回检测控制仪

7、出厂文件

（1）应提供每台变压器的安装使用说明书、产品合格证书、出厂试验报告、产品的外形尺寸图、运输尺寸图、产品拆卸件一览表、装箱单及备品备件一览表。

（2）变压器的荷载、运输荷载及吊装重量。

（3）出厂试验报告应详细记录所规定的出厂试验项目的全部试验结果。在出厂资料中应附试验报告。

（4）应提供规定的型式试验报告。

（5）除上述出厂文件外、中标厂商应在双方商定的期限内提供如下资料：

1）变压器所选用材料的规格、型号及技术参数。

2）变压器外形尺寸、重量、吊装重量、安装尺寸及其它安装要求。

3）各项试验所依据的标准，并提供试验报告。

三、备品备件

除设备附件外，投标者还应提供相关的备品备件，并提出建议数量及品种，单独列出名称、数量和单价，进入评估。同时买方有权要求卖方提供相关的备品备件承供保证书，承供书具体内容及要求在签定合同时双方协商确定。

四、设计联络、技术服务及培训

投标者应根据设备制造、试验、安装、售后服务等的要求单独提供有关设计联络、技术服务及培训的建议计划及报价，进入评估。

五、供货数量及规格

序号名   称规        格单位数量供货地点

1单相所用变压器

（户内干式）DC11-50 27.5±5%0.23KV Ii0台11ZB所用变压器   乌北开闭所
