永顺县海螺水电站增效扩容改造工程6kV励磁变压器专用技术规范书

1   招标设备需求一览表：

序号 设备名称 型号规格 单位 数量 备注

1 励磁变压器 ZLSCB11-160 台 3 带外壳

2

2 设备技术配置表：

序号 设备名称 规格及详细配置 单位 数量 备注

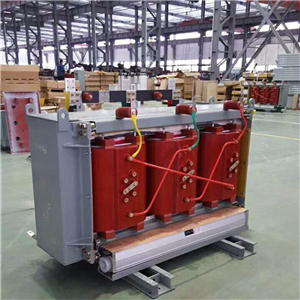

干式变压器 型号：SCB11-250户内、干式

电压比：6.3+5%/0.22KV

容量：160KVA

容量比：100/100

联结组标号：Y/d-11

阻抗电压：4%

空载损耗：0.49KW

负载损耗：2.13KW

空载电流：1.4%

调压开关形式：无载调压

污秽等级：III

调压开关 无载分接开关

安装地点

安装方式 户内

落地式

3 其他技术条款

4 、励磁变压器技术要求

4.1 一般技术条件

4.1.1 环境条件

安装地点：室内；

环境温度：-10℃～+45℃；

海拔高度：≤3000米；相对湿度：≤95%，无冷凝；

地震设防烈度：≤Ⅷ级；

无线电干扰：电磁干扰（EMI）≤1V/m ；电磁兼容性（EMC）≥10V/m

电磁兼容性能 能承受三级抗扰度试验

4.2 励磁变压器

4.2.1 概述

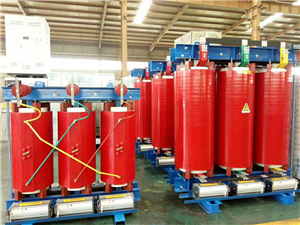

因干式变压器具有优良的防火性能，体积小、重量轻、无污染、安装方便、免维护等优点，将励磁变选择为干式变压器经济合理。

励磁变压器铁芯设计与结构能够耐受运行、运输和搬运中所受到的应力而不损坏，绕组有防腐、防潮措施，铁芯螺栓及钢结构支撑均采用不受运行所影响的材料隔开。

技术要点

 变压器低压线圈采用箔式线圈，高压线圈采用线绕式或箔绕式。变压器高、低线圈间有金属屏蔽并可靠接地。

 励磁变压器内部的高压和低压线圈中分别埋设温度检测信号组件，测温组件采用有三根导线引出的铂热电阻，其分度号为Pt100，并在现地配有温度显控仪表及报警信号装置。

 励磁变压器满足招标文件励磁系统要求并留有足够裕量。

 变压器能在110%额定电压下长期连续运行。能满足做发电机空载试验时电压要求，并能在130%额定电压下运行60s。

 变压器能承受2倍额定励磁电流大于20s。

 变压器三相电压不对称度不大于1%。在变压器绕组线间实测的直流电阻的相互差值不超过实测平均值的1%。变压器绕组的直流电阻实测值与同温下产品出厂实测值比较，相应变化不应大于2%。

 变压器具有良好的防潮性能，在停运后甚至表面凝露的情况下，无需采取任 何干燥措施能保证其正常投运。

 绝缘水平

             1min工频耐受电压 (有效值)：

高压侧： 35kV

低压侧：                             5kV

雷电冲击耐受电压 (峰值)： 75 kV

变压器符合GB6450《干式电力变压器》、GB/T 10228《干式电力变压器技术参数和要求》、GB/T 61378《变流变压器》的有关规定。

结构要点

 变压器设置铝合金保护外罩，外罩防护等级不低于IP20。

 提供温度自动控制的电加热器及其操作、保护设备安装在励磁变压器外壳内、供停机检修时励磁变压器驱潮。

 变压器的进出线方式和连接要求待设计联络会时确定。

 提供变压器各相之间的连线、绝缘套管及连接附件。

 带提升用吊钩或吊环。

 变压器铁芯和线圈的结构能承受长途运输和搬运而不受损坏。

 变压器在运行时噪声不大于50 db(A)（1米远处）

           励磁变压器的使用寿命 >20年

4.2.2 技术指标

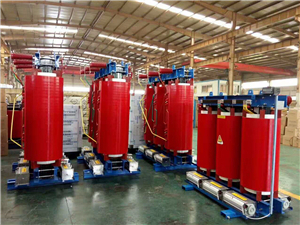

型式 环氧浇注干式三相变压器

安装            金属外壳，户内安装

额定容量   160    KVA

台数 3台

一次侧电压                  6.3kV

二次侧电压   220V

连接方式 Y/△-11

一次侧额定雷电冲击电压 75kV

绝缘等级 F级

短路阻抗 4%

三相不对称度 <5%

冷却方式 自然冷却方式

变压器运行噪声 ≤50dB(满载运行，距变压器本体1.0m处)

局部放电水平 <5PC
